Применяемая нашей компанией технология локального нанесения гальванических покрытий (в некоторых источниках технология называется локальным электроосаждением металлов, электронатиранием, селективным электронатиранием или селективной электрохимической металлизацией) идеально подходит для ремонта поверхности цилиндров полиграфического (печатного) оборудования. Данная технология локальной гальваники позволяет производить восстановление геометрических характеристик рабочих поверхностей цилиндров печатных машин, валов каландров и ламинаторов без демонтажа, с минимальными временными затратами, что бывает немаловажно для обеспечения бесперебойной работы дорогостоящего оборудования. Дефекты, на покрытии цилиндров печатных машин, валов ламинаторов и каландров, могут возникать от механического износа, коррозии, попадания посторонних предметов между цилиндрами.
Технология локального нанесения гальванических покрытий представляет из себя процесс электроосаждения металлов без применения традиционных ванн. Для металлизации поврежденных мест поверхностей цилиндров используются высококонцентрированные электролиты с уникальными характеристиками, которые позволяют значительно ускорить процесс осаждения металлов и получить твёрдые, износостойкие покрытия для более долговечной эксплуатации заказчиком цилиндрических валов полиграфического и экструзионного оборудования.
Для устранения дефектов применяется стандартный технологический процесс локальной гальваники, включающий в себя:
• операции по подготовке поверхности (обезжиривание, травление, очистка от продуктов травления, декапирование);
• нанесение адгезионного подслоя никеля;
• нанесение меди из щелочного электролита;
• нанесение необходимого для восстановления геометрии вала слоя меди из кислого скоростного электролита с последующей механической обработкой дефектного места;
• нанесение финишного износостойкого покрытия твёрдым никелем или кобальтом.
В зависимости от условий ремонта и требований заказчика процесс может отличаться от стандартного варианта технологии локальной гальваники.
Термин электронатирание был введён в употребление советским инженером Варшавским И. И. - родоначальником технологии, в дальнейшем процесс был назван селективным электронатиранием. Я предполагаю, что для красоты, технология стала называться селективной электрохимической металлизацией и, если поискать в интернете, то под селективной электрохимической металлизацией, в своей основе, понимается процесс осаждения декоративных покрытий, который не предназначен для восстановления деталей промышленного назначения. Основным отличием нашей технологии является значительно более широкая номенклатура применяемых технологических растворов и материалов. Это даёт возможность серьёзного расширения списка ремонтируемых изделий. Название: технология локального нанесения гальванических покрытий, кратко - локальная гальваника, было нами присвоено используемому методу ремонта локальных повреждений металлических деталей для восстановления цилиндров печатных машин и валов каландров. Более 80% применяемых растворов изобретены сотрудниками нашей компании и лишь 4 электролита (из них 3 подготовительных раствора) имеют в своей основе составы фирмы "LDC".
В советское время технология электронатирания имела широкое применение в различных областях промышленности. Данная технология использовалась в основном при производстве новых изделий с применением различных приспособлений. Для ремонта и восстановления она использовалась редко, поэтому ручной вариант технологии был завезён из Европы в начале 2000-х годов, который из-за ограничений и универсализма может с успехом применяться только при ремонте цилиндров печатных машин.
Для ремонта каландровых валов и экструзионных головок оборудования по производству плёнки требуется полное восстановление износостойких, антипригарных и температуростойких характеристик покрытия. Выполнение данных условий возможно только при разработке методов активации хромового покрытия и последующего осаждения металлов из электролитов 3-х валентного хромирования или сплава никель-фосфор. Так как растворы для технологии являются не сильно агрессивными (из-за ручного применения и ограниченной стойкости материалов), то активация стандартными методами не всегда обеспечивает приемлемый уровень адгезии покрытия. Так как в полиграфии, на цилиндрах печатных машин, нет серьёзных нагрузок на ремонтируемые участки, то при правильно проведённом ремонте обеспечивается восстановление рабочих характеристик на весь жизненный цикл оборудования.
Если относиться к технологии, как к «святой корове», то можно дальше ремонта цилиндров печатных машин и не двигаться. Специалисты нашей компании обладают в полной мере знаниями о роли каждого компонента технологических растворов. Это помогает в создании и опробовании новых электролитов. Зачастую для решения поставленной задачи бывает недостаточно разработки определённого электролита, необходимо корректировать технологию и вводить новые подготовительные растворы. Предпринимаемые в нашей компании усилия, в исследовании и применении технологии локального нанесения гальванических покрытий в других отраслях промышленности, ведут к повышению качества, уменьшению времени восстановления рабочих характеристик оборудования и повышению устойчивости к неблагоприятным факторам при ремонте.
Мы готовы обеспечить индивидуальный подход к решению задач по устранению дефектов на поверхностях различного оборудования. При наличии достаточного доступа работа выполняется на месте без демонтажа оборудования. Выезд специалиста возможен в кратчайшие сроки после поступления заказа и обсуждения условий.
Локальный ремонт печатного цилиндра, восстановление вала печатной машины
Локальное восстановление поверхности печатного цилиндра печатной машины HEIDELBERG производилось при помощи технологии локального нанесения гальванических покрытий по типу: медь - никель. Локальный ремонт покрытия произведён с допуском для ремонтируемого места на отклонение профиля продольного сечения цилиндра 5 мкм. Предварительно в дефектное место был установлен медный чопик и произведена грубая абразивная обработка повреждения с удалением излишков металла. Геометрические характеристики и работоспособность печатного вала полиграфической машины восстановлены полностью. Это одна из первых моих самостоятельных работ, проведённая в городе Караганде Республики Казахстан в 2008 году.
Пионером создания технологии электронатирания можно назвать советского инженера Варшавского И. И.. В 1935 году Варшавским И. И. было получено авторское свидетельство №44764 на приспособление для электролитического травления и нанесения металлов. В описании к авторскому свидетельству доказывается эффективность данной технологии для нанесения антикоррозийного цинкового покрытия по сравнению с ванновым методом и дано описание конструкции применяемого электрода.
В дальнейшем, некоторое применение технология получила в авторемонтном производстве для восстановления посадочных гнёзд под коренные подшипники алюминиевых блоков двигателей с чугунными крышками. Для этого использовались железоцинковые и железоцинконикелевые покрытия из электролитов, содержащих специальные добавки для обеспечения возможности нанесения покрытия на разные металлы .
В 70-80-е годы технология электролитического натирания, с помощью специальных установок, использовалась для серебрения замковых поверхностей компрессорных лопаток газотурбинных двигателей. В этот же период были изобретены приспособления для изготовления и восстановления изношенных поверхностей вкладышей подшипников нанесением электролитических композиционных покрытий; ремонта шеек коленчатых валов компрессоров и двигателей внутреннего сгорания; нанесение покрытий в блоки аксиально-поршневых насосов и групповой обработки деталей типа втулок; хромирование длинномерных цилиндрических деталей типа валов и штоков; получения гальванических покрытий на цилиндрических поверхностях труб сложного профиля. Электронатирание с успехом применялось при восстановлении и первичном нанесении антикоррозийных кадмиевых покрытий на различные поверхности.
К началу 90-х годов в формных процессах использовались в основном офсетные формы на биметаллических предварительно сенсибилизированных пластинах. Процесс производства этого типа пластин был довольно сложным. Наращивание гальваническим способом на стальную основу слоёв меди и хрома, которые в процессе изготовления форм становились соответственно печатающими и пробельными элементами, необходимо было контролировать особенно тщательно. Для ускорения и удешевления процесса использовалась технология электронатирания. Данную технологию применяли при нанесении на алюминиевые или цинковые пластины как слоя меди, так и никеля, а также при удалении никеля с печатающих элементов и при регенерации использованных пластин методом электроконтактного растворения.
Основой процесса, который применяется на территории бывшего СССР для ремонта и восстановления валов и цилиндров печатных машин, является технология из западной Европы. Определённых успехов в данном направлении достигли сотрудники КГТУ, но широкого применения в других областях промышленности, в настоящее время, данная технология не нашла.
Публикация родоначальника технологии электронатирания Варшавского И. И. в журнале "Техника - молодёжи" за март 1938 года
Электронатирание металлов
Покрытие одних металлов другими очень распространено в промышленности. В одних случаях это делается для того, чтобы «облагородить» металл каким-нибудь более светлым и блестящим, например никелем, медью, серебром и т. п. В других – для того, чтобы предохранить менее стойкий металл от коррозии. Применяемые для этого на практике гальванические ванны пригодны только для покрытия небольших изделий.

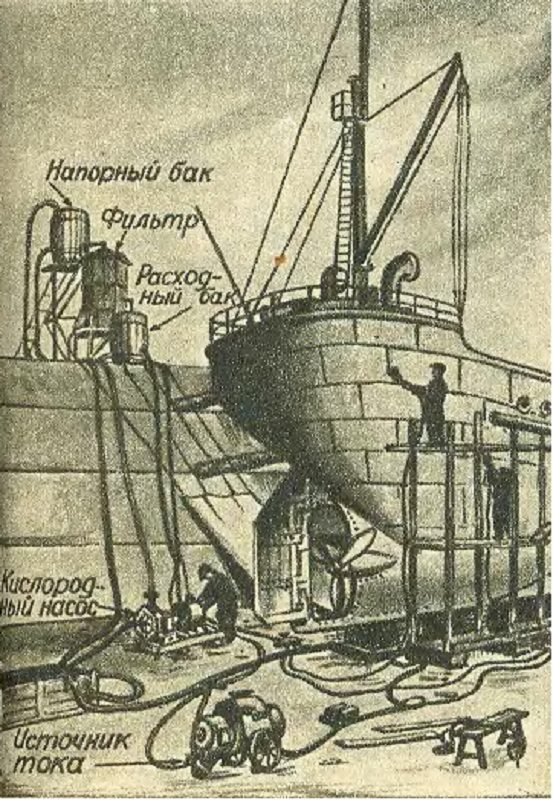

А как покрыть большую конструкцию, например корпус судна?
На этот вопрос отвечает советский инженер т. И. И. Варшавский, автор промышленного метода покрытия металлов электронатиранием. Сущность этого метода легко уяснить из нашего рисунка.
Локальная гальваника

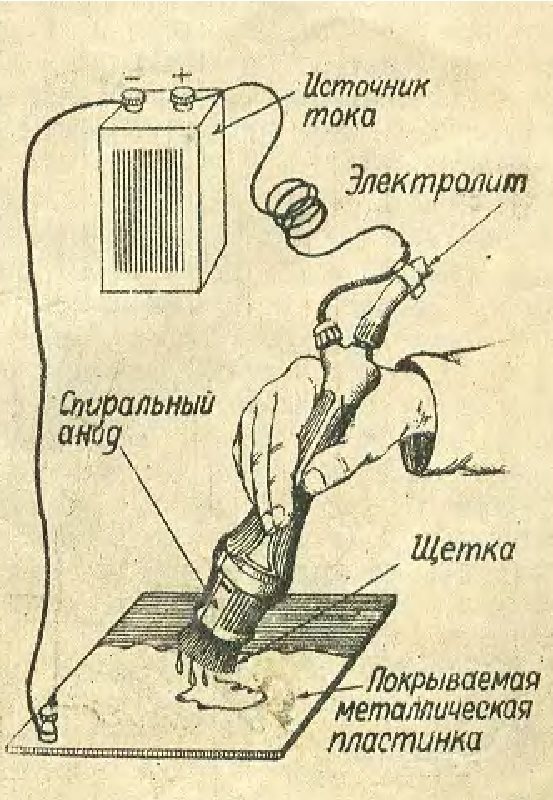

Технология локальной гальваники

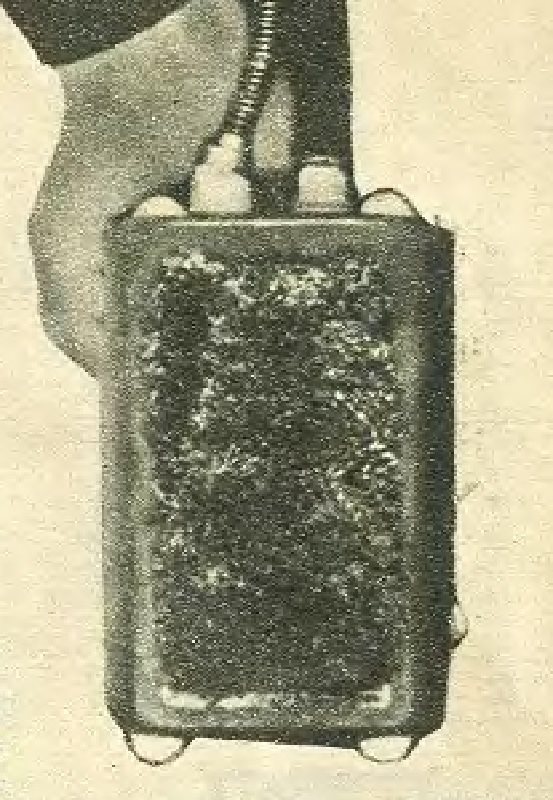

Электрод локальной гальваники
Металлический электрод, имеющий на конце щётку из тонких нитей, покрытых резиной, соединяется с положительным полюсом источника тока. Смоченная в электролите, представляющем собой раствор соли какого-нибудь металла, эта щётка при прикосновении к металлической пластинке (покрываемому изделию), соединённой с отрицательным полюсом источника тока, замыкает электроцепь. Раствор соли металла содержит в себе положительно заряженные ионы металла, которые под влиянием электрического тока отдают свой заряд металлическому изделию и превращаются в обычные атомы металла, кристаллизующиеся в виде металлической плёнки.
Водя такой непрерывно смачиваемой электролитом щёткой (анодом) по поверхности металлического изделия (катоду), оказалось возможным покрывать поверхности любых размеров с большой эффективностью.
Нанесение гальванических покрытий на алюминий и его сплавы сопряжено со значительными технологическими затруднениями. Причинами технологических трудностей являются
• высокое сродство алюминия к кислороду, поверхность этого металла всегда покрыта оксидной пассивной плёнкой;
• высокая электроотрицательность алюминия, приводящая к контактному выделению на его поверхности других более положительных металлов в виде рыхлой и плохосцеплённой плёнки;
• наличие в алюминии значительного количества микропор и окклюдированного в них водорода;
• существенное различие коэффициентов температурного расширения алюминия и металлов покрытия.
Все вышеперечисленные причины прямо или косвенно препятствуют прочному сцеплению осаждаемых покрытий с поверхностью деталей из лёгких металлов. Основной причиной появления пузырей является низкое качество сцепления покрытия с основой. Прочность сцепления зависит от правильной подготовки поверхности алюминиевой детали.
Отслоение покрытия формного цилиндра печатной машины "HEIDELBERG GTO-52"
Технология подготовки в первую очередь зависит от марки алюминиевого сплава и способа изготовления детали. Наименьшее количество проблем возникает при покрытии деталей из чистого алюминия. Значительно больше проблем возникает при покрытии литых высококремнистых алюминиевых сплавов. Литые детали нужно с осторожностью подвергать операциям травления. Нельзя допускать съёма значительной толщины поверхностного слоя литых деталей. Дело в том, что в современных литьевых машинах кристаллизация металла проводится при принудительном форсированном охлаждении литьевых форм. Первоначально кристаллизация проходит с поверхности детали. В результате на поверхности быстро образуется твёрдая довольно плотная, беспористая литейная корка. При дальнейшей кристаллизации глубинных слоёв происходит термическая усадка металла, которая затруднена из-за наличия уже плотной застывшей поверхностной плёнки. В результате глубинные слои бывают значительно более пористые, чем поверхностная литейная корка. Снятие этой корки при шлифовании приводит к выходу на поверхность внутреннего пористого слоя, который может впитывать агрессивный электролит. В дальнейшем, вследствие коррозионных процессов, в порах выделяется водород, приводящий к отслаиванию покрытия и образованию пузырей.
Стандартная технология для локального нанесения гальванических покрытий на алюминий и алюминиевые сплавы содержит операцию подготовки поверхности с глубоким травлением, при котором происходит большой съём металла с формированием развитой пористой поверхности для сцепления с последующим слоем из электролита «Ni-bonding». Брак при такой подготовке поверхности достигает 50% и долговечность такого ремонта незначительна. Также ввиду плохого протравливания краёв локального дефекта, адгезия на краях оставляет желать лучшего.
Нашими специалистами был предложен вариант с гибридной подготовкой поверхности: контактное осаждение никеля с последующим наращиванием слоя меди необходимой толщины. Существует ряд технологических трудностей, связанных с ремонтным фактором проведения работ. Если ремонтируемый вал хромированный или никелированный, то существует проблема со стыком с этими металлами из-за существенной разницы в способах подготовки алюминия и этих металлов к гальваническому нанесению. Если идёт работа по большим площадям, то существует проблема стыков оклеек, в которых из-за подтравливания возникают сквозные поры, через которые возможно проникновение агрессивных электролитов и подтравливание поверхности алюминия с местным отслаиванием покрытия. Покрытие никелем полученного медного покрытия, ввиду этих трудностей, может носить только одноразовый характер. Отремонтировать хромированную или никелированную поверхность изделий из алюминиевых сплавов по технологии локального нанесения гальванических покрытий возможно с серьёзными ограничениями по сравнению с технологией ремонта хромированных или никелированных стальных поверхностей. Стоит упомянуть, что работа по алюминию и алюминиевым сплавам возможна только с тщательно подобранными и изменёнными для работы по алюминию технологическими растворами.
Ввиду трудностей и для сокращения времени ремонта, восстановление алюминиевых поверхностей производится профессиональным композитным материалом, который практически не даёт усадки, имеет высокую твёрдость и имеет отличную адгезию к алюминию и его сплавам.
Изготовление и испытание электролитов представляет из себя довольно сложный и интересный процесс. На создание и испытание определённого раствора зачастую уходят месяцы кропотливой работы. Процесс доводки продолжается и после выпуска электролита в серийное производство по результатам реальной эксплуатации (производится так называемая тонкая настройка по требуемым параметрам), обычно вносятся одна-две небольшие корректировки в концентрацию компонентов растворов. Все работы производятся согласно технологической карты разработанной и принятой в нашей компании.
Разработка начинается с выработки технологического задания, где закладываются требуемые характеристики получаемого покрытия и режимов электроосаждения. После этого производится изучение доступных материалов по данному вопросу (книг, статей и патентов) и решается вопрос: на базе какой соли металла и химических добавок будет производится электролит. Количество необходимых химических веществ для технологии локального нанесения гальванических покрытий, на данный момент, приближается к 50 наименованиям. Далее производится проверка на соответствие требуемым характеристикам электроосаждения (основной упор на качество осадков и скорость нанесения) при максимально допустимом режиме работы и делается заключение о возможности дальнейшей отработки раствора или его отбраковки. При положительном решении раствор подвергается дополнительной корректировке с проверкой основных электрохимических характеристик на каждом этапе. Некоторые электролиты имеют серьёзные преимущества, но довести до серийного производства их не получается и при поступлении новой технической информации о составах и методах мы возвращаемся к решению данных задач.
При разработке новых составов приходится учитывать множество факторов, основные из которых:
• совместимость химических веществ в растворе (отсутствие химических реакций между ними);
• гидролиз веществ под действием растворителя;
• устойчивость комплексов в электролите со временем;
• соблюдение технологии производства для получения необходимых комплексов;
• сохранение электрохимических характеристик в заданном диапазоне.
Технологические растворы для технологии локального нанесения гальванических покрытий существенно отличаются от электролитов для традиционной гальваники. Основные различия в применении высоких концентраций основных солей металлов и специальных буферных добавок для сохранения основных электрохимических характеристик в необходимом диапазоне. Благодаря этому появляется возможность применения высокой плотности тока (в 4-50 раз превышающую аналогичную для ванновой гальваники) и соответственно растут скорости осаждения.
Электролиты для разных этапов технологии подвергаются дополнительным, в соответствии их назначениям, проверкам. Для «Ni-bonding»-это проверка на отсутствие подгорания и прокрытие углов оклеек малой площади, для «Cu-alkaline»-это отсутствие контактного выпадения меди из раствора на свежеосаждённый никель, для «Cu-acid»-это сохранение качества получаемого покрытия до полной выработки раствора, для «Ni-alkaline»-это получение качественных осадков большой толщины. В соответствии с полученными данными проводятся корректировки растворов по наименованию и количеству комплексообразователей и основных солей.
Разработка электролитов для технологии локального нанесения гальванических покрытий (локальной гальваники)- сложная техническая и творческая задача, с которой сотрудники нашей компании с успехом справляются.
Электролиты локального нанесения гальванических покрытий
Антикоррозионные свойства локальных гальванических покрытий
Восстановление антикоррозионных свойств покрытий, нанесённых при помощи технологии локального нанесения гальванических покрытий, является сопутствующей задачей при проведении ремонтных работ.
Существует три вида защитных покрытий:
• покрытия, обеспечивающие электрохимическую защиту металла изделия, за счёт более низкого электрохимического потенциала слоя (цинк, кадмий, цинк-никель, цинк-железо и др.);
• покрытия, обеспечивающие защиту металла за счёт отсутствия сквозных пор (это характерно для основного состава технологии локального нанесения гальванических покрытий);
• покрытия, обеспечивающие защиту металла изделия за счёт гальванического формирования слоёв с различными электрохимическими потенциалами для локализации коррозионных процессов на поверхности финишного покрытия (биникель, триникель, силникель).
Так как по технологии локального нанесения локальных покрытий, в первую очередь, идёт восстановление геометрических и износостойких характеристик, то антикоррозионная защита осуществляется за счёт отсутствия сквозных пор. Промежуточный подслой никеля, толщиной 2,5 мкм, имеет много пор за счёт процесса подготовки поверхности и выделения на катоде, в процессе электролиза, большого количества водорода, ввиду специфики процесса. Эти поры перекрываются последующим слоем меди из щелочного электролита. Толщина слоя меди, при этом процессе – 10 мкм, этого достаточно при грамотной подготовке поверхности детали к проведению ремонта. Для ванновой гальваники достаточной толщиной покрытия из щелочного электролита, для перекрытия пор, является – 5 мкм.
Из существующих электролитов "Цинк-высокоскоростной-Тс" и "Цинк-железо-Тс" можно нанести антикоррозионные покрытия на детали из чугуна и нелегированных сталей. Покрытия из этих электролитов обеспечивают антикоррозионную электрохимическую защиту покрываемого изделия. Процесс подготовки изделия должен включать в себя:
• операцию обезжиривания;
• операцию травления поверхностного слоя (для растворения толстой оксидной плёнки);
• операцию очистки от продуктов травления (на чугуне выделяется большое количество графита);
• операцию декапирования поверхности (это необходимая операция для обеспечения качественной электрохимической антикоррозийной защиты, потому что некоторые электролиты цинкования имеют удовлетворительную адгезию к тонким оксидным плёнкам, образующимся после операции очистки от продуктов травления).
Количество железа или никеля в электролитах цинкования, для обеспечения антикоррозионной защиты, не должно превышать 10% от количества цинка в растворе. Это обусловлено увеличением электрохимического потенциала покрытия за счёт этих добавок. Железо и никель добавляются для увеличения механической прочности получаемого покрытия. Цинковые покрытия хорошо устойчивы только при обычных атмосферных условиях – в кислой или щелочной среде они интенсивно растворяются.
Нанесение многослойных антикоррозионных покрытий (биникель, триникель), по технологии локального нанесения гальванических покрытий, возможно одноразово из-за смешения слоев на краях соседних оклеек и соответственно очерёдности формирования слоёв никеля из различных электролитов. В ванновой гальванике для формирования различных слоёв используются различные добавки в стандартный электролит, для локального применения существует технологический раствор, из которого выпадают осадки с необходимыми примесями серы.
Наиболее перспективным, для применения по технологии, является силникель: первоначальное покрытие композиционным слоем с матрицей в виде никеля и финишное – тонкий слой хрома. Благодаря включениям мелкодисперсных частиц на поверхности финишного хромового покрытия образуется пористая структура, на которой локализуются коррозионные процессы.
Как уже указывалось, антикоррозионная защита является сопутствующей задачей для локальной гальваники, но она требует грамотного применения различных электролитов для получения необходимых антикоррозионных свойств покрытий
Устранение локального отслоения покрытия и локальной коррозии поверхности формного цилиндра
Покрытие формных цилиндров данной печатной машины сделано по одной из технологий газодинамического напыления. Обычно толщина такого покрытия составляет от 0,3 до 0,4 мм и имеет сквозные поры, через которые проникает раствор увлажнения с последующей локальной коррозией поверхности и локальным отслоением покрытия. Восстановление производится при помощи технологии локальной гальваники по типу: медь-никель. Антикоррозионная защита покрываемой поверхности осуществляется за счёт отсутствия сквозных пор в медных слоях и высокой химической стойкости никелевого покрытия.
В нашей компании прорабатывался вариант применения микродуговой сварки для ремонта стальных поверхностей. Для этого был произведён подбор необходимого оборудования, но серьёзным препятствием для применения по ремонту цилиндров печатных машин и валов каландров стал тот факт, что подавляющее большинство ремонтируемых цилиндров печатных машин сделаны из чугунов различных марок. Сварка чугуна представляет из себя процесс с применением прогрева детали для формирования необходимой структуры и уменьшения напряжений, возникающих в зоне термического влияния из-за неравномерного нагрева детали в месте сварки. Без температурного прогрева и отпуска чугунной детали возможно возникновение трещин в зоне термического влияния сварного шва даже без приложения внешней нагрузки. Неравномерный прогрев печатных, офсетных и формных цилиндров автоматически приводит к температурным деформациям, а для некоторых покрытий с низкой адгезией, типа газодинамического напыления, к отслоению. По нашему мнению, применение микродуговой сварки возможно для проведения предварительного ремонта поверхностей штоков гидроцилиндров, а на финишном этапе, для выравнивания и придания износостойких свойств покрытия – технологии локального нанесения гальванических покрытий.
Специалисты из ДИМЕТа показали, что с применением технологии газодинамического напыления возможен локальный ремонт поверхностей цилиндров печатных машин и валов каландров с ограничениями, но долговечность такого ремонта незначительна по двум причинам:
• низкой адгезии, получаемого покрытия, по сравнению с гальваническим нанесением;
• невысокой износостойкости получаемого покрытия.
Данная технология подходит для удовлетворительного ремонта некоторых дефектов валов печатных машин и каландров с применением дополнительных технических приёмов.
Существенным преимуществом технологии локального нанесения гальванических покрытий являются :
• отсутствие необходимости прогрева детали – процесс ведётся при комнатной температуре;
• высокой адгезии получаемого покрытия;
• отсутствие неблагоприятных факторов, таких как: необходимость защиты печатной машины от песка, абразивных материалов и побочных продуктов сварки.
Существует ещё один метод ремонта валов печатных машин и поверхностей без нагрева - это восстановление нанесением композиционного материала. Данный метод актуален для ремонта валов с керамическим покрытием и может применяться с ограничениями.
Заказчик сам выбирает какими методами производить восстановление цилиндров печатных машин и валов каландров. На страницах нашего сайта указаны технологические ограничения проведения ремонтно-восстановительных работ по технологии локальной гальваники и заказчик обязательно уведомляется об этом.
Локальный ремонт каландра, восстановление каландрового вала
Локальный ремонт поверхности хромированного каландрового вала машины по производству сэндвич-панелей производился методом локальной гальваники по типу: медь - никель. Продав возник в результате попадания между каландровыми валами, в процессе работы, шестигранного ключа из-за нарушения технологии производства. Соответственно было проведено локальное восстановление покрытия вала каландра от дефекта на сопряжённом цилиндре. Допуск для ремонтируемого места на отклонение профиля продольного сечения цилиндра - 5 мкм. Геометрические характеристики и работоспособность каландровых валов восстановлены полностью.
О технологии
Из истории развития технологии
Проблемы восстановления поверхности деталей из алюминиевых сплавов
Изготовление и испытание электролитов
Антикоррозионные свойства покрытий
Преимущества технологии по сравнению с другими способами ремонта
